太平洋全自動電腦洗車機-大巴洗車機的產品說明

一、大巴洗車機型號 ：TPY-Z600（往復式）    TPY-Z800（通過式）   TPY-Z300（無接觸式）

二、用途 :

主要用于對普通大客車/普通大巴、空調大客車/空調大巴、雙層大客車/雙層大巴、鉸接大客車/鉸接大巴，兼中型客車/中型大巴車的清洗。

三、大巴式洗車機的主要技術參數：

1、清洗規格：（mm）12000（長）×2500（寬）×4200（高）

2、洗車機外形尺寸：（mm）2150（長）×5200（寬）×5500（高）

3、導軌長度：20m （埋入式與地平線一致）

4、平均水量消耗：250L/輛

5、清洗時間：3-6min/輛

6、裝機總?cè)萘浚?0kw

7、電壓：380V/50Hz，三相四線

四、大巴洗車機的組成及主要結構 ：

1、機器的組成

大巴式洗車機由機架、橫刷、立刷、行走系統、噴射系統、電腦控制系統、操作工作臺等部件組成。

2、機器的主要結構

（1）機架：洗車機機架選用鋼結構框架，鍍鋅并加防銹漆；不銹鋼蒙皮。與水接觸部分都由不銹鋼材料構成，由左右立柱、底座及頂框四部分組成。

（2）橫刷：橫刷部件由橫刷、升降裝置及旋轉裝置組成，橫刷、升降及旋轉用的減速機均采用專用的產品，安裝在機架左右主柱及頂框上。

（3）立刷：立刷部件由立刷、立刷旋轉裝置、立刷向左右移動機構及支撐立刷的托臂組成。立刷及其旋轉、左右移動用的減速機均選國內知名品牌產品，安裝在底座及頂框之間。

（4）噴淋系統：噴淋系統由不銹鋼水管、噴嘴、水泵、蠟泵等部件組成。水管采用不銹鋼。

（5）行走系統：整個行走系統安裝在機架底座上，通過減速傳動系統帶動滾輪、使洗車機沿導軌行走，減速機選用國內知名品牌產品。

（6）電氣控制及操作工作臺：全機電控系統安裝在機架的電控柜里，通過電氣操作工作臺來實現洗車機的自動控制。控制系統的核心是可編程序控制器，經光電傳感器及接近開關的檢測，電流傳感器控制，實現對橫刷、立刷、噴射及行走的自動程序。可編程序控制器及光電傳感器、光電開關、電流傳感器等主要電氣元件均選用進口產品，保證全機性能的可靠性。

（7）電纜拖掛系統：由六根立柱與預埋在地基內的鋼板相連，在立柱上方固定有電纜滑軌。電纜線等固定在多個滑塊上，通過滑塊在滑軌中來回移動，從而實現電纜等與機器行進同步。

3、大巴式洗車機的主要材料

（1）外購配套件：立刷、橫刷、減速機、可編程序控制器等均選用國產優質元件。

（2）鋼材：所用矩形、方形、圓形鋼管、圓鋼、不銹鋼板等鋼材均選用正規渠道供應的優質鋼材。

（3）電氣原件：主要件全部進口，附件選用國內名優產品。

（4）標準件：軸承、螺栓、螺母等標準件選用符合國際優良互換性產品。

（5）其它材料：進貨時均嚴把質量關，不合格的材料堅決不采購、不入庫，不投產。

五、大巴洗車機的工作方式：

1、兩側刷清洗且清洗一遍。這時橫刷不工作，只有兩側刷根據被洗車輛的寬度進行仿車形清洗,同時水路噴射系統噴水，可調節是否加入清洗劑；被洗車輛不動，通過洗車機在導軌上行走，完成整個清洗過程；清洗結束后，洗車機快速返回，準備再次工作。

2、一橫刷、兩側刷清洗，且清洗一遍。橫刷根據被洗車輛的高度進行仿形清洗，側刷根據被洗車輛的寬度進行仿形清洗；水路噴射系統噴水，可調節是否加入清洗劑；被洗車輛不動而通過洗車機在導軌上行走完成整個清洗過程；清洗結束后，洗車機快速返回，準備再次工作。

3、一橫刷、兩側刷清洗,且清洗二遍。橫刷根據被洗車輛的高度進行仿形清洗,側刷根據被洗車輛的寬度進行仿形清洗；水路噴射系統噴水,一般情況下,遍清洗時水中要加清洗劑，返回清洗時不加清洗劑；被洗車輛不動，通過洗車機在導軌上行走完成整個清洗過程。

在1、2、3三個功能中，洗車機在洗車時的行走速度為8m/min，且都是根據被洗車輛的長度清洗，自動避讓后視鏡。

六、大巴式洗車機的控制方式 ：

大巴式洗車機的控制中心（電腦）為：日本三菱生產的可編程控制器（PLC）。

正常情況下，大巴洗車機為全自動控制，即被洗車輛停放好后，選擇好洗車機的功能，按“清洗”鍵后，就按它所設定好的程序自動工作。同時，也輔設了一些手動按鍵，如“橫刷上升”，即清洗過程中，按下此按鍵，即可提升橫刷，手動控制避讓頂部障礙物。

七、大巴式洗車機的操作要求 ：

先，操作人員必須經我方技術人員現場培訓，且確認合格后，方可上崗。

在正常情況下，選擇好“功能選擇”后，按“清洗”鍵，即可完成被洗車輛的清洗。

在洗車機工作過程中，如遇特殊情況，請立即按“急停”鍵，故障排除后，按“復位”“反向”鍵，使洗車機回到原來的位置，再按“清洗”鍵，洗車機即可正常工作。

八、大巴洗車機的注意事項 ：

1、大巴洗車機工作過程中，操作人員不得離開操作臺，以防意外事故的發生。

2、被洗車輛的停放位置必須適當，即被洗車輛需停放在兩導軌之間的中心位置，偏差不超過100mm，被洗車輛的前端（即車頭）的位置，要使洗車機剛開始工作時的橫刷不和反光鏡磨擦為宜。

3、電壓必須穩定，偏差需保證在380±5%以內。

九、大巴洗車機主要部件的產地 ：

為確保洗車機的質量，洗車機的主要配套件均采用優質部件，如下表 。

十、循環水處理系統

洗車后的污水，含有大量油、泥沙及洗滌用的清洗劑殘液，為達到排放及回收的要求，可采用循環水處理。系統簡單說明如下：

一、工作原理

1、利用泵將污水抽進沉淀池，在藥物作用下進行物理、化學反應。

2、從沉淀池出來的水進入吸附過濾器，通過吸附過濾作用，使水質達到排放及回用的標準，進入清水池，同時在泵作用下反沖排渣，人工運渣。

3、經過處理過的水完全回用，用于清洗車輛和底盤沖洗。

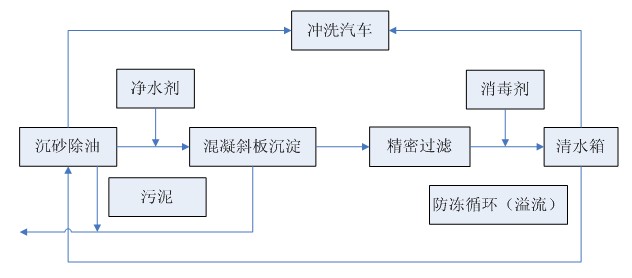

4、流程圖如下：

二、達到標準

三、污水凈化劑采用凈水寶或?qū)Ｓ脙羲畡话忝咳斩上?00輛車、耗水1噸，凈水劑價格大約0.6-1元/包，出于各地洗車車型、廢水濃度不同，故加入凈化寶劑量，視具體情況而定。

四、安裝要求

用戶根據我公司土建施工圖進行施工，布置預埋件，基礎工程結束后，由我公司指導安裝污水處理系統。
